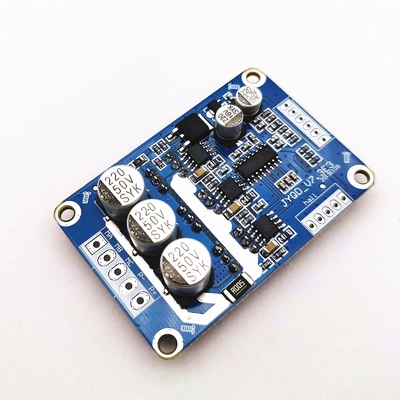

커튼 기계를 위한 높은 효율 36VDC 모터 구동장치 보드

정확한 속도 조정률과 고효율과 홀 센서 모터를 위한 JUYI JYQD-V6.3E3 비엘디씨 모터 제어기

• 제품 설명

JYQD-V7.3E3은 소형 사이즈와 고성능과 브리시리스 직류 모터 제어 장치입니다. 이 드라이버 보드의 전압 입력은 자사 제품이 완전히 당신의 필요에 적합한다는 것을, 그것이 기계공학과, 자동화, 로봇 또는 전기 자동차인지, 애플리케이션의 넓은 범위에서 사용되는 12-36VDC입니다. 당신이 에너지 효율적 산업 환경에서 또는 혁신적 스마트 홈 장치에서 있는지, 우리의 제어판은 뛰어난 성능과 신뢰성을 제공합니다.

우리의 12-36V 붓을 쓸 필요가 없는 모터 제어 기판은 뛰어난 전원 출력과 정밀 속도 통제를 제공합니다. 진보적 PWM 속도 조정률 기술로, 그것은 쉽게 다양한 부하 상황에 잘 대처하고 매끄럽고 효율적 운영을 달성할 수 있습니다.

게다가 우리의 제어판은 기타 장치 또는 시스템으로 끊어짐없는 연결과 통합을 위해 풍부한 인터페이스와 탄력적 확장성을 제공합니다.

쉽게 더 많은 가능성을 사업에 가져오면서, 당신은 제어판을 통하여 앞쪽이고 반대인 시작-정지, 속도 조정과 모터의 다른 기능을 실현할 수 있습니다. 우리의 12-36V 붓을 쓸 필요가 없는 모터 제어 기판을 선택하시오 그러면 당신은 생각이 깊은 애프터 서비스와 더불어, 고품질이고 안정적이고 믿을 만한 제품을 즐길 것입니다. 우리는 당신의 가장 신뢰 파트너이고 당신의 프로젝트에게 강한 기동력을 제공하는 것에 전념합니다.

• 매개 변수

• 응용 프로그램 지침

1. 모터의 전압과 전력 파라미터가 특정한 것으로서의 더 레인지를 초과하지 않는다는 것을 확인하세요.

2. 120에' 홀과 홀 브러시리스 직류 전동기에 적용할 수 있게, 전혀 모든 제조사들의 홀 라인 순서는 상응하지는 않습니다,

3. 당신은 최고 구동 효과를 달성하기 위해, 실세에 따라 홀 라인 순서 또는 모터 3상 라인 순서를 조정할 수 있습니다.

JYQD-V7.3E3은 주택 없는 드라이버 보드고 열흡수원입니다, 그것이 어떠한 열흡수원 없이 100 와트 아래에 모터를 운전할 수 있지만, 보통 통풍을 필요로 합니다.

4. 드라이브 보드 위의 5V 출력 포트는 외부 전원 장비를 연결시킨다고 금지당합니다. 그것은 적용 가능하고 외부적이 전위차계 또는 속도 조정, 교환과 허가 작동을 위한 스위치 일 뿐입니다

• 배선도

1.제어 포트

5V - 드라이버 보드 내부 출력 전압, 외부 전위차계 또는 속도 조정과 반전 작동을 위한 스위치

Z/F -회전하는 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다.

VR -속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100%

엘은 포트 제어를 -실행. 작동을 허락하기 위해 5V 또는 어떤 콘넥트도 연결시키지 않고 작동을 금지하기 위해 국민 총수요를 연결시키세요.

신호 속도 펄스 신호 출력

드라이버 보드 내부 제어를 위한 GND-우세드

2.전력 포트

마 ----모터 위상 A

MB ---- 모터 위상 비

MC---- 자동차 위상 C

Ｐ- ----DC-

P+----DC +

3.홀 센서 포트

Ha--- 홀 a

Hb---홀 비

하크---홀 Ｃ

국민 총수요---국민 총수요

5V---5V 출력

4. 운전자 이사회가 모터로부터의 50개 센티미터 거리 이상을 가지고 있다면 차폐 선을 사용하시오 그러면 그렇지 않았다면 일반적 사용에 영향을 미치면서, 그것은 비정상 운전으로 이어질 수 있습니다.

5.제어 포트 거리 : 2.54 밀리미터, 전력 포트가 다음을 능가합니다3.96 밀리미터

6.운전자 MOSFET과 열흡수원 사이의 단열재 또는 설치 플레이트에 유의하세요.

• 차원 도면

• 애플리케이션

우리의 BLDC 드라이버 보드는 기계공학과, 자동화, 로봇 또는 전기 자동차, 기타 등등에 넓게 우에세드.

• FAQ

1.큐 :나는 샘플 순서를 할 수 있습니까?

예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다

생산 소요 시간에 대하여 어떻게 생각합니까

2.그것은 일반적으로 당신이 지불을 한지 30 일 후에도 사용하고 있습니다.

3.당신은 기술 지원을 제공합니까?
예. 우리의 회사는 강한 R&D 능력을 가집니다, 당신이 필요하면 우리가 기술 지원을 제공할 수 있습니다.

4. 우리로 발송하는 방법?
우리는 기타 등등 DHL 또는 UPS 또는 페덱스에따르면 상품을 당신에게 선적하

5. 내가 제품이 나에게 어울린다는 것을 알 수 있습니까?
프리스트, 당신은 우리에게 제품에 대한 더 많은 상세 정보를 제공할 필요가 있습니다. 우리는 상술을 위한 당신의 요구조건에 따라 항목을 당신에게 추천할 것입니다. 당신이 우리가 당신에 대한 샘플로 준비할 것이라는 것을 확인한 후. 또한 우리는 당신의 제품 사용에 따라 약간의 좋은 향상을 제공할 것입니다.
