Name: JYQD-V7.3E3 BLDC 모터 드라이버 12-36VDC 500W PWM 제어
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E3
Price: 8.90 USD
Availability: InStock

MOQ:	1
가격:	$7.90-9.90

자세한 정보

제품 설명

자세한 정보

원래 장소

중국 장수

브랜드 이름

Bextremeshell

모델 번호

JYQD-V7.3E3

입력 전압:

12-36Vdc

평가 된 전력:

350W

맥스 파워:

500W

최대 전류:

15a

제어 알고리즘:

네모파

치수:

63mm x 42.5mm x 20mm

속도 제어:

PWM/0-5V

속도 피드백:

예

작업 온도:

-10℃ ~ 60℃

PWM 주파수:

1K-20kHz

PWM 듀티 싸이클:

0-100%

PWM 진폭:

제어 포트 거리:

2.54mm

파워 포트 거리:

3.96 밀리미터

모터 유형:

홀 센서 모터

강조하다:

BLDC 모터 드라이버 500W PWM

BLDC 드라이버 보드 12-36VDC

PWM 제어 모터 드라이버

제품 설명

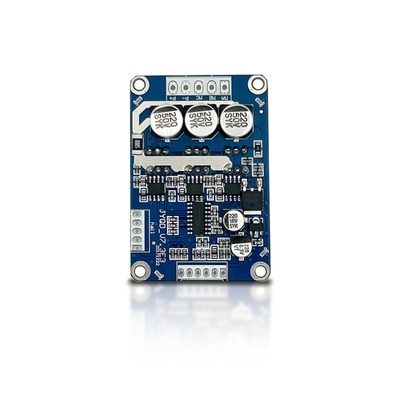

JYQD-V7.3E3 BLDC 모터 드라이버

12-36VDC 입력, 최대 500W 전력, PWM 제어, Arduino 호환

제품 사양

속성	값
액세서리 유형	모터 드라이버
사용	모터
호환 제품	BLDC 모터

주요 특징

모델 번호: JYQD-V7.3E3
전원 입력: 12-36VDC
정격 전력: 350W
최대 전력: 500W
최대 전류: 15A
보호: 과전류, 단락, 과전압, 저전압, 잠김 로터, 과열
제어 알고리즘: 사각파
치수: 63mm × 42.5mm × 20mm
속도 제어: PWM/0-5V
속도 피드백: 신호 출력 가능
작동 온도: -10℃ ~ 60℃

응용 분야

JYQD-V7.3E3 BLDC 모터 드라이버 보드는 0~100% 범위에서 DC 브러시리스 모터의 정밀한 속도 조절을 위해 설계되었습니다. 사각파 제어 알고리즘은 다양한 응용 분야에서 안정성과 정확성을 보장합니다.

일반적인 용도:

전동 스케이트보드 및 스쿠터
전동 휠체어 및 호버보드
드론 및 RC 차량
전동 외발 자전거 및 모페드
산업용 로봇 및 자동화 장비
CNC 기계 및 컨베이어 시스템
자율 주행 잔디 깎이
가전 제품 및 가전 제품

제품 이미지

설치 가이드라인

모터 전압 및 전력 매개변수가 지정된 범위 내에 있는지 확인하십시오.
120° 홀 브러시리스 DC 모터와 호환됩니다(홀 라인 시퀀스 조정이 필요할 수 있음).
100W 미만의 모터에는 방열판이 필요하지 않습니다(적절한 환기 확인).
5V 출력 포트는 속도 조절 전용입니다. 외부 전원 장비를 연결하지 마십시오.

배선도

연결 세부 정보:

제어 포트: 5V, Z/F (방향), VR (속도), EL (활성화), 신호 (피드백), GND
전원 포트: MA, MB, MC (모터 위상), P+, P- (DC 전원)
홀 센서 포트: Ha, Hb, Hc, GND, 5V
드라이버와 모터 사이의 거리가 50cm 이상인 경우 차폐 전선을 사용하십시오.
제어 포트 피치: 2.54mm; 전원 포트 피치: 3.96mm
드라이버 MOSFET과 방열판/설치판 사이의 적절한 절연을 확인하십시오.

치수

제조 공정

포장

각 BLDC 모터 드라이버는 개별 정전기 방지 백에 안전하게 포장됩니다.

자주 묻는 질문

리드 타임: 샘플은 5일, 대량 주문은 2-3주
MOQ: 모든 시리즈 제품에 대해 1세트
보증: 배송일로부터 12개월
기술 지원: 전담 1:1 서비스 제공
