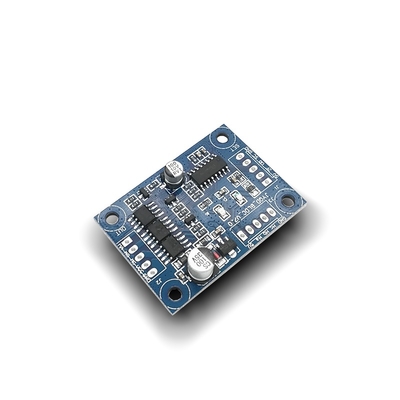

Name: JYQD-V7.0 BLDC 모터 드라이버 12-24VDC 50W PWM 제어
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.0
Price: 3.60 USD
Availability: InStock

MOQ:	1
가격:	$3.60-5

자세한 정보

제품 설명

자세한 정보

원래 장소

중국 장수

브랜드 이름

Bextremeshell

모델 번호

JYQD-V7.0

입력 전압:

12-24VDC

평가 된 전력:

50W

맥스 파워:

70W

최대 전류:

제어 알고리즘:

네모파

치수:

45mm x 32mm x 10mm

속도 제어:

PWM/0-5V

속도 피드백:

예

작업 온도:

-10℃ ~ 60℃

PWM 주파수:

1K-20kHz

PWM 듀티 싸이클:

0-100%

PWM 진폭:

제어 포트 거리:

2.54mm

파워 포트 거리:

3.96 밀리미터

모터 유형:

홀 센서 모터

강조하다:

PWM 제어 장치가 있는 BLDC 모터 드라이버

12-24VDC BLDC 드라이버 보드

50W BLDC 모터 컨트롤러

제품 설명

JYQD-V7.0 BLDC 모터 드라이버

12-24VDC 입력, 최대 50W 전력, PWM 제어 기능, Arduino 호환 가능

제품 속성

액세서리 유형	모터 드라이버
함께 사용합니다	BLDC 모터

BLDC 모터 드라이버 사양

모델 번호 :JYQD-V7.0
전원 입력 :12-24VDC
정격 전력 :50W
적당:홀 센서 모터
최대 전력 :70W
최대 전류 :3A
보호:과전류, 단락, 전압, 전압, 잠긴 로터, 과열
제어 알고리즘 :정사각형
치수:45mm × 32mm × 10mm
속도 제어 :PWM/0-5V
속도 피드백 신호 출력 :예
작업 온도 :-10 ℃ ~ 60 ℃

BLDC 모터 드라이버 응용 프로그램

JYQD-V7.0 BLDC 모터 드라이버 보드는 0 ~ 100%의 정확한 속도 조절로 DC 브러시리스 모터를 제어하도록 설계되었습니다. 제곱파 제어 알고리즘은 안정성과 정확성을 보장하여 다양한 응용 분야에 적합합니다.

일반적인 응용 프로그램

전기 스케이트 보드

전기 스쿠터

전기 휠체어

호버 보드

드론

전기 자전거

전기 오토바이

전기가 카트

RC 자동차

산업 로봇

물류 컨베이어 벨트

자동화 장비

CNC 기계

자체 추진 잔디 깎는 기계

소비자 전자 장치

가정 기기

산업 장비

BLDC 모터 드라이버 모양

응용 프로그램 지침

모터의 전압 및 전력 매개 변수가 지정된 범위를 초과하지 않도록 확인하십시오.
120 °의 홀이있는 홀 브러시리스 DC 모터에 적용됩니다. 최적의 주행 효과를 위해 홀 라인 시퀀스 또는 모터 3 상 라인 시퀀스를 조정해야 할 수도 있습니다.
이 드라이버 보드는 주택과 방열판없이 제공됩니다. 히트 싱크없이 50 와트 미만의 모터를 구동 할 수 있지만 정상적인 환기가 필요합니다.
5V 출력 포트는 외부 전위차계 또는 속도 조정, 정류 및 활성화 작업을위한 스위치에만 해당됩니다. 외부 전원 장비를 연결하지 마십시오.

BLDC 모터 드라이버 배선

제어 포트

5V :외부 전위차계 또는 스위치의 드라이버 보드 내부 출력 전압
Z/F :회전 방향 제어 포트 (5V = 앞으로, GND = 역)
VR :속도 제어 포트 (0.1V-5V 아날로그 또는 PWM 입력)
SC :포트 제어 활성화 (5V = 허용, GND = 금지 작업)
GND :드라이버 보드 내부 제어를위한 접지

파워 포트

MA, MB, MC :모터 단계 연결
P+, P- :DC 전원 입력

홀 센서 포트

HA, HB, HC :홀 센서 연결
GND, 5V :홀 센서의 전원

중요한 메모 :

드라이버 보드가 모터에서 50cm 이상인 경우 차폐 와이어를 사용하십시오.
제어 포트 거리 : 2.54mm, 전력 포트 거리 : 3.96mm
드라이버 MOSFET과 히트 싱크/설치판 사이에 적절한 절연을 보장하십시오

BLDC 모터 드라이버 치수

제조 기술

포장 정보

BLDC 모터 드라이버는 개별적인 항성 가방에 잘 포장되어 있습니다.

자주 묻는 질문

리드 타임

샘플 : 5 일
대량 주문 : 2-3 주

최소 주문 수량

모든 시리즈 제품에 대해 1 세트

보증

배달 일로부터 12 개월

기술 지원

일대일 서비스 및 기술 지원
