Name: JYQD-V6.7 BLDC 모터 드라이버 50W 12/24VDC 속도 조절
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.7
Price: 4.90 USD
Availability: InStock

MOQ:	1
가격:	$4.90-5.90

자세한 정보

제품 설명

자세한 정보

원래 장소

중국 장수

브랜드 이름

Bextremeshell

모델 번호

JYQD-V6.7

전원 입력:

12/24VDC

평가 된 전력:

50W

맥스 파워:

60W

최대 전류:

제어 알고리즘:

네모파

치수:

45mm x 28mm x 10mm

속도 제어:

PWM/0-5V

속도 피드백:

예

작업 온도:

-10℃ ~ 60℃

PWM 주파수:

1K-20kHz

PWM 듀티 싸이클:

0-100%

PWM 진폭:

제어 포트 거리:

2.54mm

파워 포트 거리:

3.96 밀리미터

모터 적합성:

센서리스 모터

강조하다:

속도 조절 장치가 있는 BLDC 모터 드라이버

50W BLDC 드라이버 보드 12/24VDC

JYQD-V6.7 자동차 운전자 보증

제품 설명

JYQD-V6.7 BLDC 모터 드라이버 50W 마이크로 센서리스 모터

제품 속성

속성	가치
부속품 종류	자동차 운전자
사용	모터
사용용	BLDC 모터

주요 사양

모델 번호:JYQD-V67

전력 입력:12/24VDC

정량 전력:50W

적합성:센서 없는 모터

맥스 파워:60W

최대 전류:3A

보호:과전류, 단전, 과전압, 과전압, 로터 잠겨, 과열

제어 알고리즘:사각형 파동

차원:45mm × 28mm × 10mm

속도 조절기:PWM/0-5V

속도 피드백 신호 출력:네

작동 온도:-10°C ~ 60°C

신청서

JYQD-V6.7 BLDC 모터 드라이버 보드는 0에서 100%까지의 정확한 속도 조절으로 DC 브러시리스 모터를 제어하도록 설계되었습니다.그 사각형 파동 제어 알고리즘은 다양한 응용 프로그램에 대한 안정성과 정확성을 보장합니다..

전기 스케이트보드
전기 스쿠터
전기 휠체어
호버보드
드론
전기 단륜자동차
전기 모페드
전기 고카트
RC 자동차
산업용 로봇
물류 컨베이어 띠
자동화 장비
CNC 기계
자동동 잔디 깎는 기계
소비자 전자제품
가전제품
산업용 장비

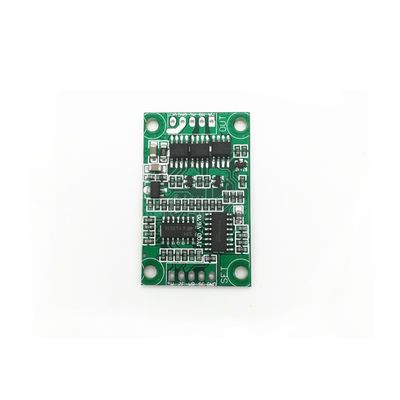

제품 외관

적용 지침

모터의 전압 및 전력 매개 변수가 지정된 범위를 초과하지 않는지 확인합니다.
이 드라이버 보드는 히트 싱크 없이 35W 이하의 모터를 구동할 수 있지만 정상적인 환기를 필요로 합니다.
5V 출력 포트는 외부 전력 측정기 또는 속도 조절 스위치에만 사용되며 외부 장비에 전원을 공급하는 것은 아닙니다.

배선 다이어그램

제어 포트

5V:외부 전력계 또는 스위치에 대한 내부 출력 전압
Z/F:회전 방향 제어 포트 (5V=앞, GND=후)
VR:속도 제어 포트 (0.1V-5V 아날로그 또는 PWM 1K-20KHz)
SC:속도 펄스 신호 출력 (5V 펄스)
GND:운전자 보드 내부 제어 기지

전원 포트

마:모터 단계 A
MB:모터 단계 B
MC:모터 단계 C
GND:DC 음
VCC:DC 양성

중요한 참고:드라이버와 모터 사이의 거리는 50cm 이상으로 보호 된 전선을 사용하십시오. 드라이버 MOSFET 및 히트 싱크 사이에 적절한 고기를 보장하십시오. 제어 포트 거리: 2.54mm, 전원 포트 거리: 3.96mm.

크기

제조 과정

포장

BLDC 모터 드라이버는 개별 항 정적 가방에 잘 포장되어 있습니다.

FAQ

얼마나 걸릴까요?

샘플: 5일. 대량 주문: 2-3주.

MOQ는 얼마죠?

모든 제품 시리즈에 1 세트

보증은 얼마죠?

배달일로부터 12개월

기술 지원은 어때요?

우리는 1대1 서비스와 기술 지원을 제공합니다.
