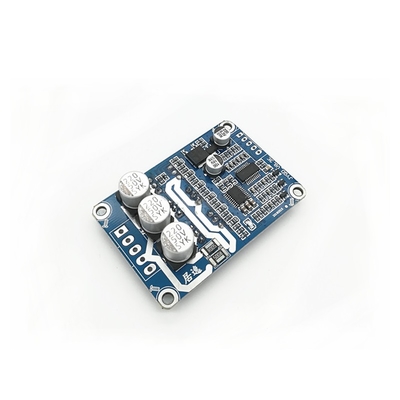

JYQD-V8.3E BLDC 모터 컨트롤러 12-36VDC 15A 센서 없는

MOQ:	1
가격:	$7.90-9.90

자세한 정보

제품 설명

자세한 정보

입력 전압:

12-36Vdc

평가 된 전력:

300W

맥스 파워:

500W

최대 전류:

15a

제어 알고리즘:

네모파

치수:

67mm x 36.5mm x 16.6mm

속도 제어:

PWM/0-5V

속도 피드백:

예

작업 온도:

-10℃ ~ 60℃

PWM 주파수:

1K-20kHz

PWM 듀티 싸이클:

0-100%

PWM 진폭:

제어 포트 거리:

2.54mm

파워 포트 거리:

3.96 밀리미터

모터 유형:

몰지각합니다

강조하다:

센서 없는 BLDC 모터 컨트롤러 15A

BLDC 드라이버 보드 12-36VDC

보증이 있는 모터 컨트롤러

제품 설명

JYQD-V8.3E BLDC 모터 컨트롤러

12~36VDC 입력, 센서 없는 모터에 최대 전류 15A

주요 사양

모델 번호:JYQD-V8.3E
전력 입력:12~36VDC
정량 전력:300W
맥스 파워:500W
최대 전류:15A
적합성:센서 없는 모터
제어 알고리즘:사각형 파동
차원:67mm × 36.5mm × 16.6mm
속도 조절기:PWM/0-5V
속도 피드백 신호 출력:네
작동 온도:-10°C ~ 60°C

보호 기능

과전류, 단전, 과전압, 과전압, 로터 잠겨, 과열

제품 개요

JYQD-V8.3E BLDC 모터 드라이버 보드는 DC 브러시리스 모터를 0에서 100%까지 정확한 속도 조절으로 제어하도록 설계된 직류 브러시리스 드라이버 보드입니다.그 평면파 제어 알고리즘은 안정성과 정확성을 보장합니다., 다양한 용도로 적합합니다.

신청서

로봇 공학
전기 자전거
전기 휠체어
전기 스쿠터
스탭 모터
전기 스케이트보드
드론
호버보드
전기 단륜자동차
전기 모페드
전기 가카트
RC 자동차
산업용 로봇
물류 컨베이어 띠
자동화 장비
CNC 기계
자동동 잔디 깎는 기계
소비자 전자제품
가전제품
산업용 장비

제품 외관

적용 지침

모터의 전압 및 전력 매개 변수가 지정된 범위를 초과하지 않는지 확인합니다.
이 드라이버 보드는 가구와 히트 싱크 없이 제공됩니다. 히트 싱크 없이 60W 이하의 모터를 구동할 수 있지만 정상적인 환기가 필요합니다.
5V 출력 포트는 외부 전력 측정기 또는 속도 조정, 전환 및 작동을 위한 스위치에만 사용됩니다. 외부 전력 장비를 연결하지 마십시오.

배선 다이어그램

제어 포트

5V:외부 전력 측정기 또는 스위치에 대한 드라이버 보드 내부 출력 전압
Z/F:회전 방향 제어 포트 (5V 높은 수준 = 앞으로, 0V/GND = 역)
VR:속도 제어 포트 (안고 전압 0.1V-5V 또는 PWM 1K-20KHz, 5V 진폭)
M:속도 펄스 신호 출력 (5V 펄스 신호)
GND:운전자 보드 내부 제어 기지

전원 포트

MA, MB, MC:모터 단계 연결
GND:DC 음
VCC:DC 양성

설치 설명서

드라이버 보드와 모터 사이의 거리가 50cm를 초과하는 경우 보호 된 전선을 사용하십시오.
제어 포트 거리: 2.54mm
전원 포트 거리: 3.96mm
드라이버 MOSFET 및 히트 싱크/설비판 사이의 단열을 보장합니다

크기

제조 과정

포장 정보

BLDC 모터 드라이버는 개별 항 정적 가방에 잘 포장되어 있습니다.

자주 묻는 질문

선행 시간

샘플: 5일
대량 주문: 2-3주

최소 주문량

모든 제품 시리즈에 1 세트

보증

배달일로부터 12개월

기술 지원

우리는 1대1 서비스와 기술 지원을 제공합니다.
